Birdy Touring – Bilanz nach 10 Jahren

von Stefan Buballa-Jaspersen

Einleitung

2009, also vor zehn Jahren habe ich mir ein Birdy Touring zugelegt. Damals habe ich meine ersten Eindrücke und Kritikpunkte in dem Artikel »Birdy Touring – faltbares Reiserad … oder Techno-Spielzeug für Besserverdienende?« zusammengefasst. Seitdem habe ich einiges an Erfahrungen mit der Maschine sammeln können, die ich hier gerne zur Diskussion stellen möchte. Schließlich werfe ich einen Blick auf das aktuelle Modell, um zu untersuchen, inwiefern Kritikpunkte nach zehn Jahren abgestellt worden sind.

Bild 1: Birdy Touring mit Lowrider und Expeditionsgepäckträger, hier bereits mit kleinerem Kettenblatt (siehe unten)
Bild 2: Das Birdy heute.

Benutzt habe ich das Rad meistens zum Pendeln, auch im Winter (mit Spikes) bei Schnee und Regen. Es ist daher möglich, dass das Rad deshalb stärkerem Verschleiß als bei gelegentlicher Nutzung bei trockenem Wetter ausgesetzt war. Die Strecken waren meistens kurz (< 10 km) aber oft hügelig, auch wenn ich heute nicht mehr in Lausanne wohne. Abgerundet werden meine Nutzungserfahrungen durch einige Kurzreisen mit reduziertem Campinggepäck, die ich »gezwungenermaßen« mit Faltrad absolvierte hatte, da die Deutsche Bahn wie bekannt leider lange Zeit eine radfeindliche Fernverkehrsstrategie verfolgte.

Das Rad lässt sich mit zwei Lowridern und Packsäcken hinten beladen. Insgesamt hat man deutlich weniger Stauraum als auf einem »normalen« Rad.

Bild 3: Birdy mit leichtem Reisegepäck

Beim Fahren fällt auf, dass die Flatterempfindlichkeit mit Gepäck steigt. Kritisch wird dies, wenn die Schwingenlager vorne Spiel bekommen. Dann kann man das Rad kein Gefälle mehr sicher herabsteuern. Glücklicherweise lässt sich das Spiel nachstellen. Hier war öfter Feintuning nötig, denn zu stramm eingestellt wird das Falten erschwert.

Schwingenlagerung

Bild 4: Schwingenlager am Vorderrad

Der filigrane Lowrider hielt problemlos, wurde aber auch in der Regel nur mit mäßiger Beladung in Front-Rollern genutzt. Während sich die Vorderradschwingenlagerung vom Endverbraucher leicht nachstellen lässt, ist dies bei der Lagerung der Hinterradschwinge leider nicht der Fall. Und so war es auch nach vier Jahren soweit: Die Schwinge schlackerte geradezu, am Laufrad ließen sich locker +/- 20 mm Klapperspiel wahrnehmen. Beim Austausch kam kein gedichtetes Nadellager, sondern eine schlichte Nylonkunstoffbuchse zum Vorschein – anscheinend nicht einmal ein Normteil à la Glycodur. Klar, das macht die Konkurrenz von Brompton vermutlich auch nicht anders, dennoch finde ich vier Jahre für ein Straßenrad viel zu kurz.

Bild 5: Hinterrad-Schwingenlager

Die Federung ist von der Geometrie her optimal ausgelegt und die Verwendung der Schwingenlager als Faltgelenk scheint elegant. Insgesamt sollte man die praktische Relevanz dieser Konstruktion aber wirklich nicht überschätzen:

Die Federwege gerade vorne sind nicht üppig und das Fahren auf Oberflächen, die rauer als Kopfsteinpflaster sind, bleibt eine lästige Angelegenheit. Wer also oft Waldwege fährt, sollte keine Wunder erwarten, sondern eher ein Faltrad mit größeren Laufrädern und breiteren Reifen wählen.

Schaltung

Wie bereits im Ursprungsartikel beschrieben, halte ich das große Kettenblatt und die daraus resultierenden Entfaltungen bei einem Reiserad für fehl am Platze. Die dort beschriebene Umrüstung auf ein 40er Blatt hat sich in den letzten zehn Jahren bewährt, die dabei montierten Kettenschutzscheiben von TA sind wie erwartet, quasi unzerstörbar. Sehr zufrieden bin ich auch mit dem Nabenschaltungsteil der Sram 3x8-Naben-Kettenschaltungskombination. Die von mir ursprünglich bemängelte »brachiale« Umlenkung des Nabenschaltseils hat fünf Jahre gehalten, erst dann musste ich das Schaltseil tauschen. Ansonsten: Keinerlei Wartungsbedarf bei tadelloser Funktion.

Bild 6: Umlenkung des Schaltseils an der Nabe

Bezüglich der Kettenschaltung lässt sich dies leider nicht sagen. Nach einigen Wintern litt die Schaltqualität doch beträchtlich unter der hohen Reibung angesichts der langen und mit vielen Kurven verlegten Züge. Drei Mal musste das Schaltseil erneuert werden, was insbesondere im Bereich der Schwinge fummelig ist. Auch das ursprüngliche Schaltwerk war nach fünf Jahren austauschreif. Schließlich glitten die intern verlegten Zughüllen nach einiger Zeit nicht mehr so gut im Rahmen, so dass man diese nach dem Ausfalten jedesmal »zurechtzupfen« muss. Das nervt gerade im Alltag!

Bild 7: Zugverlauf nach dem Auseinanderfalten

Schutzbleche

Weitere Verschleißteile waren die Schutzbleche. Sie wurden vorne zwei und hinten ein Mal ausgetauscht. Zum Teil ist dies bei einem Rad, dass viel transportiert wird und oft anstößt, vielleicht unvermeidbar. Auch sind Radschützer, die als Teil der ungefederten Massen an die Schwinge montiert werden, einer erhöhten Vibrationsbelastung ausgesetzt.

Aber auch hier hat Riese & Müller einen Konstruktionsfehler eingebaut, der die Lebensdauer des Hinterrad-Schutzblechs klar herabsetzt: Der robuste Alubügel über dem Hinterrad, der die zweite Rolle trägt und an dem auch das Schutzblech montiert ist, ist gegen Bewegung in Längsrichtung nicht abgestützt. Diese Bewegung ins Längsrichtung führt jedoch unweigerlich zur Überlastung der Schutzblechaufnahme vorne an der Schwinge. Und genau dort brach das Schutzblech denn auch. Eine leichte und simple Abstützung aus Aluminiumflachmaterial behebt diesen Konstruktionsfehlern, indem es die Beweglichkeit des Bügels unterbindet.

Bild 8: Versteifung der Schutzblechhalterung am Hinterrad

Schließlich sind die Schutzbleche v.a. hinten, aber auch vorne relativ kurz, was im Winter besonders ärgerlich ist. Dieser Umstand setzt nicht nur die eigene Hose, sondern auch die Zähne des nachfolgenden Fahrers einem Beschuss mit Dreckpartikeln aus. Selbst wenn die Marketingabteilung sagen sollte, dass nur ein kurzes Hinterrad-Schutzblech »richtig schnell« aussieht, so sollten wenigstens die Ingenieure bei Riese & Müller (so sie nicht nur Auto fahren…) zumindest vorne auf lange Bleche/Spritzlappen pochen: Neben Innenlager und Kette würde so auch das anscheinend ungedichtete Lager der Hinterradschwinge geschont. Ich habe daher kurzerhand vorne auch ein hinteres Blech montiert. Es hat sich nicht beschwert und schützt – sehr tief montiert – auch viel besser.

Beleuchtung

Ein »Lichtblick«, auch nach zehn Jahren, ist die Beleuchtungsanlage mit SON-Dynamo und Edelux-Scheinwerfer: robust, zuverlässig, wartungsfrei. Leider musste man diese in Eigenregie zusammenstellen, da Riese & Müller damals nur Batterierücklichter lieferte.

Tragen?

Für ein Faltrad, dass an jedem Bahnhof regelmäßig aus Zügen sowie die Treppe hoch und runter gestemmt werden muss, ist das Trageverhalten wichtig. Der initiale Eindruck bestätigt sich hier: Ungefaltet trägt sich das Rad sehr angenehm, gefaltet nehme ich es nur so kurz wie möglich in die Hand. Das »Päckchen« ist breit, im Schwerpunkt einzugreifen ist so nicht sehr bequem, da es körperfern getragen werden muss. Die Rollen zwingen zum »queren« Ziehen und wurden von mir daher nie benutzt.

Laufrad

Eine ständige Quelle von Ärgernis waren wie befürchtet die Laufräder. Das exotische Maß von Felgen und Ventilbohrung, für das der Hersteller nicht genug kritisiert werden kann, taten dazu ein Übriges.

Die verbauten Felgen von Alexrims haben bereits neu nur eine geringe Flankenstärke – bei dem geringen Durchmesser eine weitere, klare Fehlentscheidung von Riese & Müller. Ich habe 1,3 mm Wandstärke gemessen, bei vielen anderen Felgen sind es 1,5-2 mm, sogar von Alexrims selbst gibt es mit dem Modell DM24 Felgen mit dickeren Seitenflächen. Das hatte zur Folge, dass ich in den vergangenen zehn Jahren fleißig »Felgenwechsel bei kleinen Laufrädern« geübt habe … nach jeweils drei Jahren waren die Flanken auf 0,9 mm runtergerockt!

Bild 9: Felge neu/alt

Eine besonderes Erlebnis hatte ich dabei auf einer Radreise in Norddeutschland. Da mir das Luft ablassen, Felgenflanken messen und dann wieder aufpumpen vor der Abreise zu nervig war, bin ich einfach so gestartet. Ein Fehler, wie ich kurz vor Lüneburg bemerkte: Es ruckelte hinten verdächtig beim Bremsen. Ich stieg ab und sah mit Schrecken, dass die Felge am Stoß bereits eingerissen war. »Nun ja, ich bin ja gleich in einer Stadt, da werde ich doch sicher eine passende Felge finden«, dachte ich mir. Aber Pustekuchen! Vier Radhändler später (sogar mit Birdy im Programm) wurde mir klar, was es bereits in faltradaffinen Gegenden bedeutet, auf Ersatzteile im Exotenmass ETRTO 355 angewiesen zu sein! Felgen in 305 oder 406 wäre demgegenüber verfügbar gewesen. Zähneknirschend bestieg ich nach einigen Telefonaten den Zug nach Hamburg, wo ich nach einigem Suchen fündig wurde. Netterweise durfte ich dann am Abend bei Redaktionskollegen Olaf mein Hinterrad wieder flottmachen…

Bild 10: Querschnitt der defekten Felge (von Olaf Schultz)

Aber gerade auf Radreisen hat das »Touring« weitere völlig überflüssige Handycaps zu bieten: Mal eben einen Schlauch kaufen? Denkste! Passende 355er mit Sclaverandventil sind genauso selten wie die Felgen. Dies ist besonders ärgerlich, da Schläuche in dieser Größe mit Auto- oder Dunlopventil problemlos für Kinderräder zu haben sind. Aber gut, als leidgeprüfter Birdy-Tourist habe ich dieses Problem mittlerweile mit dem 8,5 mm-Bohrer selbst gelöst.

Bild 11: Ventilbohrung nur nach Eigenleistung »touringtauglich«

Bei den Reifen, die man glücklicherweise unterwegs nicht so häufig wechseln muss, gibt es derweil Positives zu berichten: Von Schwalbe gibt es mittlerweile sogar Spike-Reifen, diese bin ich auch einige Winter gefahren. Ansonsten nehme ich gerne den Schwalbe Marathon in 44-355, er bietet gute Durchschlagfestigkeit und guten Pannenschutz. Meinen Lieblingsreifen, den Marathon Plus, hat die Firma leider aus dem Programm genommen.

Bremsen

Ein weiteres Dauerthema waren die Bremsen. Ich fahre bei den meisten meiner Räder V-Brakes und bin damit auch stets zufrieden. Am Birdy sind diese, insbesondere beim Ganzjahreseinsatz, ein Unding. Sie tragen nicht nur zum rasanten Felgenverschleiß (auf Grund des kleinen Laufraddurchmessers, s.o.) bei, sie sind auch wegen der verschlungenen Seilzugwege v.a. am Vorderrad eine Problemquelle. Dies führte bei mir nicht nur zu erhöhter Reibung und Schwergängigkeit sondern vorne im Winter auch zu regelrechtem Einfrieren, gerne auch in angezogener Position! Zeitweise hatte ich daher vorne eine Magura Hydrostop montiert, was auf Grund der Zugverlegung in der Schwinge kein Zuckerschlecken war. Am Hinterrad erschwert Riese & Müller dem Kunden unnötigerweise auch noch den Belagwechsel und die Bremseinstellung: Die Bremssockel stehen senkrecht auf der Schwinge, aber wegen der speziellen Bauform damit nicht wie üblich tangential zu Felge – die Beläge heben sich daher hinten nur sehr wenig ab. Die korrekte Einstellung zu finden wird ein elendes Gefrickel. Wären die Sockel schlicht etwas schräg angeschweißt worden, wäre dies viel einfacher.

Bild 12: Birdyschwinge
Bild 13: Zum Vergleich die schräg an die Schwinge angelöteten Sockel an meinem Reiserad

»Aber heute ist doch alles besser!«

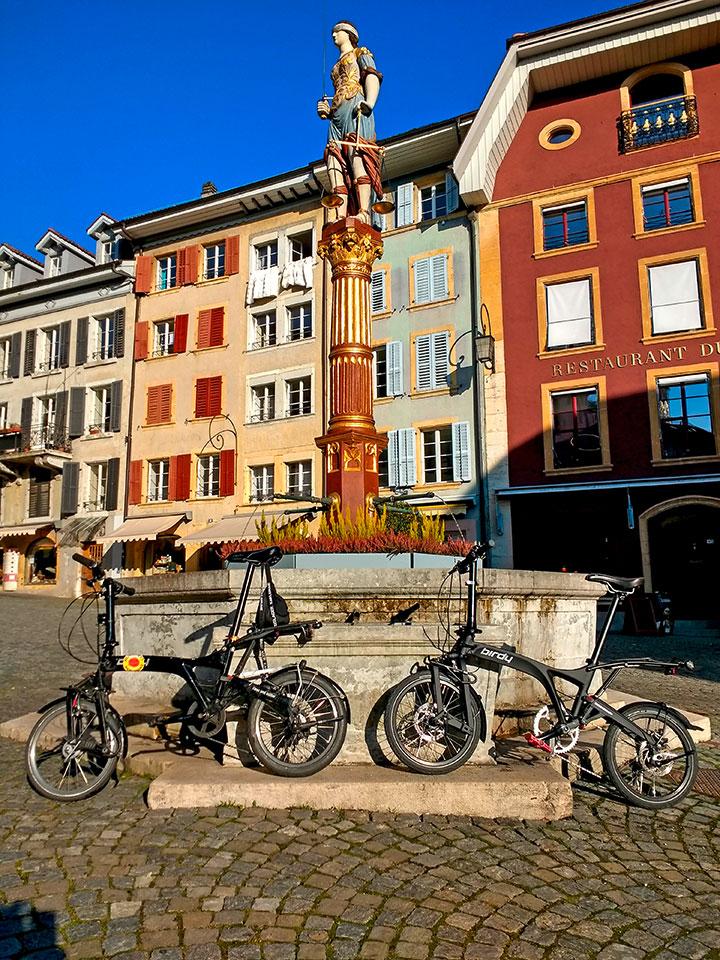

Bild 14: Altes und neues Modell des Birdy am Brunnen

Nachdem ich meine Erfahrungen aus zehn Jahren in einem ersten Entwurf dieses Artikels zu Papier gebracht hatte, führte Feedback aus der Redaktion mich dazu, einmal zu untersuchen, was Riese & Müller in den vergangenen Jahren gelernt hat. Schließlich gibt es das Birdy Touring laut Homepage heute immer noch.

Freundlicherweise stellte mir Jonas Römer, Geschäftsführer des Faltradspezialisten faltbar.ch, zum Vergleich ein aktuelles »Touring« zu Verfügung und so konnte ich mich selbst vom Gang des Fortschritt überzeugen.

Heute haben die Birdys dem allgemeinen Trend folgend natürlich hydraulische Scheibenbremsen (Shimano Deore), was sehr zu begrüßen ist. In Bezug auf die anderen Problemstellen gab es allerdings kaum Verbesserungen:

Der alberne Felgendurchmesser ist bei 355 mm geblieben. Auch die Suche nach einem Ersatzschlauch unterwegs bleibt spannend: Weiterhin ist die Felge nur für Sclaverandventile brauchbar. Das Tragen des gefalteten Rades bleibt unbequem. Was das Ziehen des Rades angeht, konnte Riese & Müller zu Brompton aufschließen: Gezogen wird das Birdy nun endlich auch in Längsrichtung. Wie das jedoch bei den anderen Modellen ohne Lowrider (der als Zuggriff dient) funktionieren soll, ist mir schleierhaft.

Bei der Beleuchtung gibt es jetzt serienmäßig eine Lösung mit Dynamorücklicht. Wieso jedoch beim Touring ein Spezialrücklicht (!) derartig versteckt in Achsnähe montiert wurde, wo doch am Gepäckträger ein geschützter Montageplatz für ein Standardrücklicht vorhanden wäre, erschließt sich mir nicht.

Bild 15: Rücklicht

Aber auch bei den Schutzblechen hat Riese & Müller keinerlei echte Modellpflege betrieben. Die Bleche sind für einen effektiven Schutz weiterhin viel zu kurz, nicht mal einen Spritzlappen hat man dem Fahrer vorne gegönnt. Auch den Konstruktionsfehler am Hinterrad mit dem Bügel ohne Abstützung in Längsrichtung, der so simpel zu beheben wäre, hat man einfach reproduziert!

Bild 16: Detail Schutzblech am neuen Birdy

Völlig zur Farce wird aber der »Touring«-Anspruch mit Lowridern und dem Flair von Freiheit und Abenteuer auf der korrespondierenden Website angesichts der aktuellen Schaltungsoptionen:

War die untere Entfaltungsgrenze für hügeliges Gelände schon beim Modell von vor zehn Jahren für Radreisen eigentlich ungeeignet, so ist heute auch noch die Übersetzungsbandbreite eingeschränkt: Statt der bewährten SRAM DualDrive, deren Produktion bedauerlicherweise eingestellt wurde, wurde schlicht eine Kettenschaltung mit einer Standard-Kassette mit 10 Ritzeln (9-32 Zähne, SunRace) verbaut. Ähnlich wie vor zehn Jahren beim Einstiegsmodell (damals mit 8-fach-Kassette). Hier hat man schlicht »downgegraded«! Zumindest eine der heute verfügbaren Kassetten mit großem Übersetzungsumfang (z.B. 11-42 Zähne von Shimano) und eine Auswahlmöglichkeit bezüglich der Kettenblattgröße sollte angeboten werden.

Fazit

Ein Faltrad ist eine enorme Bereicherung für Menschen, die ihren Mobilitätsbedürfnissen mit Muskelkraft und ohne Auto gerecht werden möchten. Das Birdy macht da keine Ausnahme.

Noch einmal würde ich mir dieses Rad aber sicher nicht kaufen. Die Maschine hat mit vielen Spezialteilen und einem zu hohen Preis schlicht erhebliche konstruktive Fauxpas. Diese schränken die Alltagstauglichkeit (z.B. Schutzbleche) aber auch die Eignung für Reisen (z.B. Schaltung) deutlich ein und sind auch nach zehn Jahren immer noch nicht ausgebügelt.

Das Birdy bleibt daher für mich ein »Techno-Spielzeug für Besserverdienende«. Ich kann daher Menschen, die stattdessen in erster Linie ein effizientes Verkehrsmittel suchen nur dringend empfehlen, vor einem Kauf auch verschiedene Modelle der Konkurrenz vor Ort probezufahren und zu falten.

Für mich optimal wäre ein Brompton mit 406er Laufrädern, hydraulischen Scheibenbremsen und normaler Klemmbreite. Aber wovon träume ich dann nachts!?

Zum Autor

Stefan Buballa-Jaspersen, Arzt, Alltags- und Reiseradler. Selbstbau eines Reiserades und eines Alltags-Kurzliegers. Er ist fasziniert von der Schlichtheit und ökologischen Effizienz muskelkraftbetriebener Fahrzeuge. Besondere Interessen: Ergonomische und leistungsphysiologische Aspekte. Besondere Schwächen: Radreisen in Afrika und Nahost …

Erfahrungen mit anderen vollgefederten Faltradmodellen: Dahon Jetstream P8

Mit seinen »klassischen« 20-Zoll-Rädern (ETRTO 406) bietet das Jetstream eine gute Auswahl, was Felgen und Reifen angeht. Auch die rennradtypische Nabenbreite von 130 mm im Hinterbau bietet Flexibilität für Umrüstung und Reparaturen. Schwieriger sind schon die 74 mm Einbaubreite des Vorderrads, wie es an Falträdern teilweise üblich ist. Dahon selbst liefert dafür passende Laufräder auch mit Nabendynamo, ansonsten gibt es noch eine passende SON-Dynamo-Nabe von Schmidt Maschinenbau.

Die Hinterbaufederung mit ihrem Luftdämpfer spricht sensibel an und ist gut einstellbar. Auch die Lager haben trotz öfter mal fordernder Fahrweise immer noch kein Spiel. Jedoch macht die Federgabel keine gute Figur. Es handelt sich (im Gegensatz zum Original im doppelt so teuren XP-Modell) um ein abgespecktes Modell der german: A »Kilo«. Bis auf die Kinematik scheint aber nicht viel übrig geblieben zu sein; die Gabel ist leider technisch sehr reduziert und mit einem einfachen Elastomer-Federelement im Schaftrohr ausgestattet statt des originalen Luftdämpfers auf der rechten Gabelseite. Dadurch wird die Gabel »bockig«, da sie ungedämpft wieder ausfedert und sich die Vorspannung nicht einstellen lässt. Die Lager schlagen vielleicht auch deshalb schnell aus, was zu einem unpräzisen Fahrverhalten führt. Leider konnte weder der örtliche Fachhandel Ersatzteile liefern noch der Dahon-Vertrieb (letzterer schickte auf meine zweite oder dritte Anfrage immerhin kostenlos andere, für das Lagerproblem aber gar nicht relevante und damit unbrauchbare Kleinteile). german:A antwortete auf diesbezügliche Anfragen gar nicht erst. Bei fortgeschrittenem Verschleißzustand war daher die einzige Lösung, die Gabel zu wechseln. Die Auswahl an brauchbaren 20-Zoll-Federgabeln ist (bis auf die in Liegerädern gerne verbaute Spinner Grind) sehr klein. Federgabeln mit passendem Gewindeschaft ließen sich gar nicht auftreiben, das Schneiden eines Gewindes in einen Ahead-Schaft verbietet sich wegen der erhöhten Bruchgefahr. Starrgabeln haben dagegen eine zu geringe Einbauhöhe. Es läuft also in jedem Fall auf eine Bastel- und Adapterlösung hinaus. Durch die in der Regel 100 mm betragende Einbaubreite der Vorderradnabe wird dann auch gleich noch ein neues Vorderrad fällig. Zusätzlich kann die klappbare Lenker-Vorbau-Kombination nicht weiter genutzt werden, da diese Teil des Schraubsteuersatzes ist. Eine früher oder später unvermeidliche Reparatur wird dadurch sehr schwierig.

Die klappbaren Pedale sind ebenfalls nicht gut gelagert, drehen sich mit reichlich Spiel aber immer noch. Die übrigen Komponenten machen keine Umstände und funktionieren und verschleißen in erwartbaren Umfang. Wie überhaupt bei felgengebremsten Rädern bietet es sich besonders bei den kleinen Felgendurchmessern an, auf weiche Bremsgummis zu achten. Bremsgummis zu wechseln geht schneller, günstiger und einfacher als ein Felgen- oder Laufradwechsel.

Wolfram Steinmetz
